CVS-11 HS Video Wall Control System

Video Wall Multi-Screen เหมาะสำหรับการโฆษณา, ความบันเทิง และ แสดงข้อมูลข่าวสาร  อุปกรณ์นี้จะช่วยให้แสดงภาพจากแหล่งสัญญาณ HDMI หรือ จากเครื่องคอมพิวเตอร์ไปยังจอ LCD หลายจอ อีกทั้งยังมีพอร์ต RS-232 ทำให้สามารถที่จะปรับแต่ง และ ควบคุมการแสดงผลไปยังหลายจอ LCD ได้อย่างสมบูรณ์แบบ เช่น 2x2, 3x3, 4x4 และ 5x5

อุปกรณ์นี้มีระบบ PC to HDMI scaler ซึ่งช่วยปรับสัญญาณวิดีโอจากคอมพิวเตอร์ นำไปรวมและแปลงเป็นดิจิตอล ออกทาง HDMI ได้อย่างมีประสิทธภาพ มีระบบแยกเสียงแบบ L/R (ที่มาจากแหล่ง HDMI) สำหรับต่อลำโพงแยกแบบอนาล็อก ไปยังลำโพงทั่วไปได้ และควบคุมการแสดงผลได้จาก RS-232 และ รีโมทระยะไกล

QuickOverview

• รองรับการต่อจอภาพ แบบ HxV ได้หลายแบบ ดังนี้
     2x2 (4 จอภาพ)
     3x2 (6 จอภาพ)
     3x3 (9 จอภาพ)
     4x3 (12 จอภาพ)
     4x4 (16 จอภาพ)
     5x5 (25 จอภาพ)
• รองรับสัญญาณขาเข้า ได้ทั้ง HDMI และ VGA (with audio)
• รองรับควาละเอียดภาพสูงสุด 1080p full HD- ใช้สาย RS-232 เชื่อมต่อแต่ละกล่องแบบ cascade เพื่อควบคุมแต่ละจอภาพจากการตั้งค่าที่เดียว
• รองรับการต่อจุดรับสัญญาณ IR ภายนอก สำหรับการควบคุมจากรีโมทระยะไกล

เหมาะสำหรับ

• TV video wall control
• Matrix video wall control
• Retail Display video wall control
• Gaming video wall control
• Movie video wall control
• Advertising video wall

FEATURES

• Supports 6 or more video wall combinations of H×V: 2×2 (4 monitors), 3×2 (6 monitors), 3×3 (9 monitors), 4×3 (12 monitors),4×4 (16 monitors) and 5×5 (25 monitors)
• Supports both HDMI and PC (with audio) sources
• Resolution support up to 1080p Full HD
• Uses RS-232 cables to cascade to each connected device to remotely control each monitor with a single setting
• Supports external IR receiver for IR remote control

Note: Requires an HDMI or PC (with audio) signal splitter to distribute the video/audio signal to each connected device.

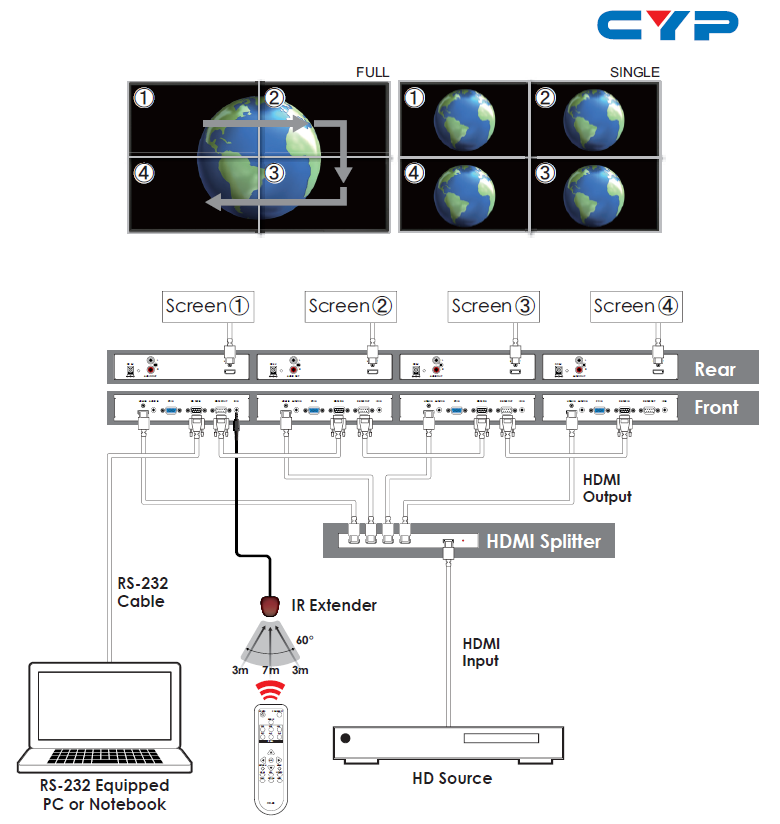

รูปแบบการเชื่อมต่อขนาด 2x2

Video Wall แบบ 4 จอ ใช้อุปกรณ์ดังนี้

1.VS184 (HDMI1.3 Splitter x 1)

2.CVW11HS (Video Wall Control System x 4)

3.Cable HDM1.8M x 4

SPECIFICATIONS

Input Ports

• 1×HDMI, 1×PC, 1×RS-232 (Female connector), 1×IR, 1×L/R (3.5 mm mini-jack)

Output Ports

• 1×HDMI, 1×RS-232 (Male connector), 1×L/R (RCA connector)

IR Frequency

• 38 kHz

IR Cable Distance

• 3 meters

Input Resolution Supports

• PC: VGA~SXGA, 1080p@60
• HDMI: 480p~1080p

Output Resolution

• HDMI: 720p & 1080p

Supports Audio Format

• LPCM 2CH

Power Supply

• 5 V/3.6 A DC (US/EU standards, CE/FCC/UL Certified)

ESD Protection

• Human body model:
• ±8 kV (air-gap discharge)
• ±4 kV (contact discharge)

Dimensions

• 200 mm (W)×155 mm (D)×45 mm (H)

Weight

• 815 g

Chassis Material

• Metal

Silkscreen Color

• Black

Operating Temperature

• 0 ˚C~40 ˚C/32 ˚F~104 ˚F

Storage Temperature

• −20˚C~60˚C/−4 ˚F~140 ˚F

Relative Humidity

• 20~90 % RH (Non-condensing)

Power Consumption

• 15.5 W
